浅析沃尔姆平圆盘式液环真空泵 工作原理、特点及应用

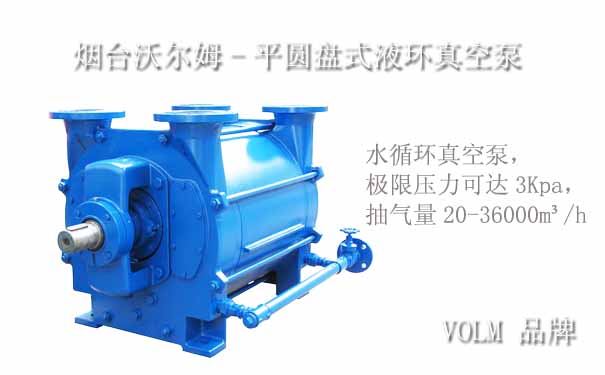

平圆盘式液环真空泵是引进德国技术改进设计的一种水循环真空泵。真空泵外观(又称平圆盘式真空泵)，极限压力可达3Kpa，抽气量20-36000m³/h。沃尔姆主要产品为2BV、2BE1和2BE3系列水环式真空泵及压缩机，生产、销量连续保持国内同行业前列，能够提供泵件模具开发、机械制造、性能检测等成套生产解决方案。

平圆盘式液环真空泵的工作原理

平圆盘式水环泵的工作原理是利用叶轮偏心的安装在泵体内，叶轮旋转将泵腔内的水甩向四周，在泵腔内形成不等厚的水环，由水环、相邻的叶片形成交替变化的空间来完成吸排气作用。气体输送的通道是设计在平圆盘上的大小月牙形空间，但它们的作用不仅仅是“通道”，吸排气孔开口大小及位置对泵性能的影响是非常明显的。

平圆盘式液环真空泵的特点

2BV系列水环真空泵适用于抽除气体和水蒸气，吸气压力可以达到33mbar绝压(97%真空度)。作为压缩机用时，其压力zui大至0.26MPa(绝压)。2BV水环式真空泵作为新一代节能型产品，其以出色的性能及众多优点将全面取代同性能的SK、2SK系列水环真空泵及W、WY、WL系列往复真空泵。

2BE1系列真空泵的排气系统采用独特的聚四氟乙烯阀板结构（原水环泵为球阀结构）。该结构避免了真空系统中的过压缩，可以自动调整排气面积降低能量的消耗，从而达到zui佳的运行效率。本系列泵为单级单作用结构形式，具有结构简单，维修方便，运行可靠，高效节能等优点。

2BE3系列水环真空泵及压缩机结构特点： 本系列泵采用单级单作用的结构形式，具有结构简单、维修方便、运行可靠、高效节能的优点，并能适应排水量大，载荷冲击波等恶劣工况。

平圆盘式液环真空泵的应用

平圆盘式液环真空泵，广泛应用于制药、石油、天然气、化工、造纸、制糖、酒精、味精、淀粉、玉米深加工、冶金矿山、消毒、污水处理、塑机、纺织、食品与饮料、航空航天、电子、半导体等行业，产品常年为蒸发器、过滤机等做配套。

2BV水环真空泵应用领域：真空过滤、真空蒸馏、真空消毒、挤出成型、浸渍、烘干、木材干燥处理、医药/实验室真空、土壤净化、灌装、液体脱气、压缩机真空再生、食品加工、蒸汽回收、水泵引水、冷凝器水箱补水、真空包装、溶剂回收、萃取、制革等。

2BE1液环真空泵应用领域：冷凝器抽真空、飞灰处理中的脱硫装置、乙炔等易燃易爆的特殊气体压缩、臭氧压缩、纸浆和造纸、气体回收、土壤净化、消毒、脱水、过滤、挤压/真空成型、浸渍、萃取、变压吸附脱碳、提氢、制氧、提纯等。

2BE3液环真空泵应用领域：造纸、化工、石化、轻工、制药、食品、建材、电器、洗煤、选矿、化肥等行业，其运行的可靠性有口皆碑。在煤炭行业尤其可抽放高度易燃易爆气体，如瓦斯、甲烷，可设计安装地面瓦斯抽放站，可配套移动瓦斯抽放系统。

“沃尔姆”2BV、2BE1、2BE3系列真空产品的技术达到国际先进水平，公司生产的平圆盘式真空泵产品具备德国知名真空泵同样的内部结构、同等的性能，许多国外客户慕名而来，参观并商讨合作事宜。沃尔姆品牌真空泵具有技术先进、质量一流、价格合理、安装简便、运行稳定、高效节能、使用成本低等特点，多年来获得了良好的业界评价。目前“沃尔姆”真空泵遍及全国30多个省市，并远销美国、英国、日本、澳大利亚、朝鲜、韩国、印度、泰国等国家，公司以一流的产品和服务质量赢得了国内外用户的广泛赞誉。
