【水环真空泵的使用说明】2BE水环真空泵的启动、停车及维护(下篇)

日期:2019-11-23 09:12:39      作者:烟台沃尔姆真空技术有限公司

沃尔姆品牌2BE水环真空泵的使用说明,水环真空泵试运行的准备、启动、关机、长期停车。

沃尔姆品牌2BE水环真空泵试运行的准备

该部分适应于排空的或干燥的泵(也就是初次启动或修理之后或在操作中长时间停车之后重新启动时)。


--初始技术状态

所有被抽气体和工作液管路都要联接正确

所有阀门和闸阀都是关闭的。在排气侧不应有闸阀和逆止阀,


--调节工作液;为此打开工作液阀门D11约10秒钟。


--调节填料函轴封的密封液;

#自冲洗时,密封液在启动之后由转动的水环自动供给,填料压盖不能压得太紧;不确定时将它们松开。

#外冲洗时,打开密封液阀门E11以湿润填料之后,检查是否有足够的冷却填料的液体渗漏出;如果需要,调节它们的状态,密封液供给压力要高于排气压力约0.1到0.3bar。


--机械密封:瞬间短促打开密封液阀门E11以湿润机械密封。


--对于2BE1303-2BE1353的泵在启动前调节工作液面:

a)排气联接在上侧的情况(例A):打开工作液阀门D11直至有过量的工作液从自动排泄阀A21流出,之后关闭阀门D11。

b)排气联接在侧面朝上,过量工作液可通过排气管排出(例B):打开排气管上的闸阀C31(如果安装的话),之后关闭阀门D11。

c)排气联接在侧面朝下,没有过量工作液排泄出的可能(例C)。

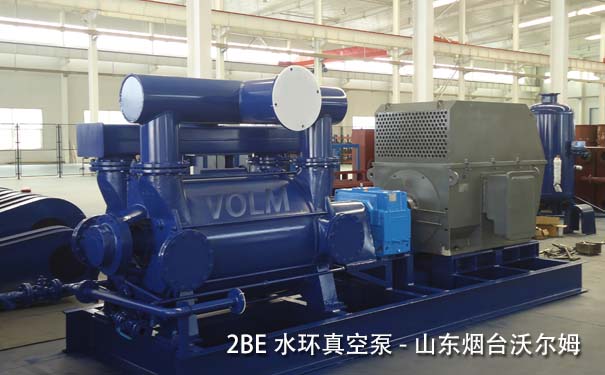

2BE水环真空泵-山东水环泵   图一

2BE水环真空泵-山东水环泵        图一


沃尔姆品牌2BE水环真空泵启动

建议安装下面步骤进行启动:


--打开吸气管闸阀C11


--打开排气管路上的闸阀C31,如果安装上的话


--外冲洗轴封时:打开密封液阀门E11


--启动电机之后立即打开工作液阀门D11


--如下调节工作液阀门D11

a)流量的测量调节方法:

打开工作液阀门D11直至流量计D14指示到规定的流量。工作液流量取决于吸气压力,其对应关系。一旦达到工作真空度就要重新调整工作液流量。

b)起动时压力的测量调试方法,也就是吸气压力和供水压力大致相等。

在起动时,调节工作液阀门D11至压力计的指示数据约1.0bar绝对压力,一旦达到工作真空度,压力计便指示出一个依赖于内部工作液联接方式的压力值。


--当使用自冲洗填料函时:

注意  填料函滴漏必须轻微,因此正确的调节非常重要。如有必要,停止泵的运转。


--外冲洗填料面:

如上调节填料函:通过 阀E11调节密封液压力或流量。


--开始工作时要检查运转情况,起初间隙时间要短,之后间隙时间可逐渐加长;

#启动之后,要读出压力或流量的状态值,最好做出记录。

#刚开始,要检查介质(工作液和密封液)和零部件(特别是轴承和轴封等)的温度,直至温度达到一稳定状态,并作好记录。

#以后所需进行检查的周期必须根据工作条件和现场状况来决定。


--如果有气蚀危险,要检查泵是否有急促细碎生或卡嗒声发出。

注意:如果不正常现象非常明显,找出其原因并纠正。


警告  一定保证将要进行的启动不会对工厂产生任何不良影响或对人员造成任何伤害,不确定时,需由沃尔姆水环式真空泵厂负责人确认。

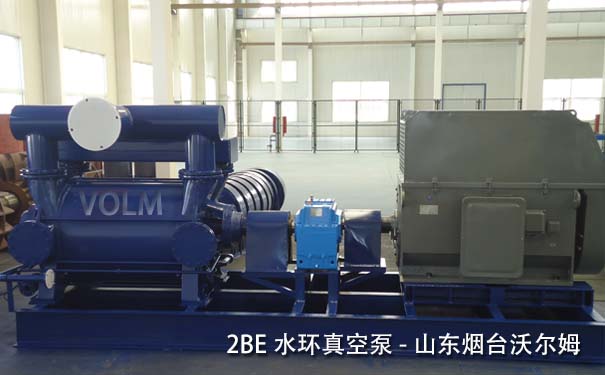

2BE水环真空泵-山东水环泵        图二

2BE水环真空泵-山东水环泵        图二


沃尔姆品牌2BE水环真空泵关机

--关闭工作液阀门D11,关掉电机,关闭密封液阀门E11,关闭进气管闸阀C11。

一旦停止工作,就关闭排气管路闸阀C31,如果安装的话

当安装有由电机电流控制的电磁阀时,手动阀门必须是开着的。

注意:如果霜冻要降临,需将泵体,分离器和所有管路中的液体放出,为此,首先打开排泄阀D51。只有当泵无内压力后才可拧开泵盖上的排空丝堵A26。

如果在下一次起动运转之前,还有很长一段时间,那么应该注意“长期停车”中的注意事项。


沃尔姆品牌2BE水环真空泵长期停车

关于泵在霜冻气候时排空的具体细节3.5.3部分中已经给出。(注:详情可以参考沃尔姆2BE系列水环式真空泵的使用说明书)

1.如果泵有易腐蚀件,而且要停转两周或更长时间,例如,在短时间性能测试后,下次运转前需停转很长一段时间,那么它们必须被完全排空,并先用腐蚀剂冲洗,之后再排空并使之干燥,如果使之干燥时不可能的,那么叶轮必须每两周转动一次,在排气侧连接一真空泵,泵可得到较好的干燥。

2.如果需要,做好记录或报告,再重新起动运转时要将它们考虑进去。

3.如果未做到上述事项并造成无法启动,切不可强行转动或随意拆卸,必须采取以下措施,将真空泵的连通管拆下,向泵内注入20%的草酸,以完全没过叶轮为宜,浸泡24小时,后排空,用清水冲洗。当用手能转动时即可注入工作液并启动。

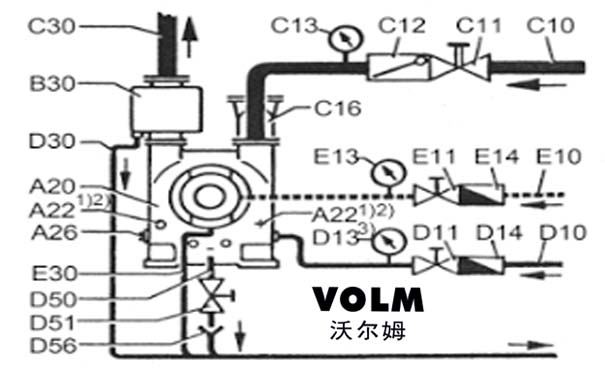

2BE1102-253水环真空泵  烟台沃尔姆水环式真空泵厂

2BE1102-253水环真空泵

A20真空泵
C10吸气管
D10工作液供给管
E10密封液供给管(外冲洗)
A22排放丝堵
C11闸阀
D11阀门
E11阀门
A26排空丝堵
C12逆止阀
D13压力表
E13压力表
B30分离器
C13真空表
D14流量计
E14流量计

C16连通管
D30分离器回液管
E30轴封渗漏液回流管

C30排气管
D50泵排泄或冲洗管


D51阀门



D56斗形器或液位计


2BE1303-2BE3720水环真空泵   烟台沃尔姆水环式真空泵厂

2BE1303-2BE3720水环真空泵

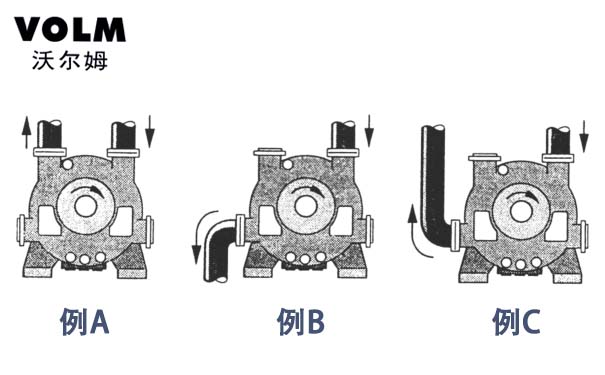

例A和例C:泵排气管朝上;排气管不能用来排输过量工作液,因此必须安装一自动溢流阀
例B:泵排气管在侧面朝下;它能保证过量工作液的顺利排除(不需要自动溢流阀)


注:详细介绍阅读请点击上篇 【水环真空泵的使用说明】2BE水环真空泵的启动、停车及维护(上篇)

注:山东水环泵-沃尔姆品牌2BE水环真空泵
